В современном мире рыбалка и активный отдых на воде становятся все более популярными, и надувные лодки из ПВХ занимают в этом процессе важное место. Однако для удобства транспортировки и маневрирования на суше необходимы специальные устройства — транцевые колеса. В данной статье мы подробно рассмотрим, как изготовить транцевые колеса для лодки своими руками, предоставим чертежи и пошаговые инструкции, что позволит вам существенно упростить процесс перемещения вашей лодки и сделать рыбалку более комфортной и приятной.

Предназначение колес

Транцевые колеса предназначены для упрощения транспортировки надувных лодок, особенно в тех случаях, когда необходимо перемещать их по суше. Они устанавливаются на транце лодки и позволяют без особых усилий катить лодку, что особенно актуально при выходе на воду или возвращении с рыбалки.

Основное предназначение транцевых колес заключается в том, чтобы облегчить процесс перемещения лодки на берегу, где нет доступа к воде. Это может быть полезно не только для рыбалки, но и для отдыха на природе, когда нужно преодолеть расстояние от автомобиля до места спуска на воду. Транцевые колеса позволяют избежать повреждений надувной лодки, которые могут возникнуть при ее перетаскивании по неровной поверхности, такой как песок, гравий или трава.

Кроме того, транцевые колеса обеспечивают большую маневренность и позволяют легко управлять лодкой даже в одиночку. Они могут быть полезны в ситуациях, когда необходимо быстро переместить лодку на другое место, например, при изменении погодных условий или при поиске более удачного места для рыбалки.

Таким образом, транцевые колеса являются незаменимым аксессуаром для владельцев надувных лодок, которые ценят комфорт и удобство в процессе транспортировки и эксплуатации своей лодки.

Изготовление транцевых колес для лодки своими руками становится все более популярным среди любителей водного туризма. Эксперты отмечают, что такой подход позволяет не только сэкономить средства, но и адаптировать конструкцию под индивидуальные потребности. При правильном выборе материалов и инструментов, а также соблюдении технологий, можно создать надежные и функциональные колеса. Специалисты рекомендуют использовать легкие, но прочные материалы, такие как алюминий или композитные полимеры, что обеспечит долговечность и устойчивость к коррозии. Кроме того, важно учитывать размер и вес лодки, чтобы обеспечить оптимальную маневренность и устойчивость на воде. В конечном итоге, собственноручное изготовление транцевых колес не только приносит удовлетворение от процесса, но и позволяет создать уникальный элемент, который будет служить верой и правдой на протяжении многих лет.

Изготовление якорей и транцевых колес для лодки пвх своими руками

Преимущества транспортировочных элементов

Без сомнений, съемные транцевые колеса-трансформеры для лодки ПВХ — это незаменимый элемент каждого плавательного средства, без которого сложно представить себе комфортную эксплуатацию водного транспорта. Преимущества конструкции очевидны:

1. Функциональность.
2. Высокое удобство применения и отменные технические характеристики.
3. Эргономичность и мобильность.
4. Сокращение затрат времени на доставку лодки с берега в воду и обратно.
5. Конструктивная простота.
6. Комфортное управление лодкой.
7. Большой срок службы.

Единственным недостатком таких колес является высокая стоимость, но если попытаться изготовить их своими руками, переплачивать за дорогую покупную модель не придется.

Интересные факты

Вот несколько интересных фактов о изготовлении транцевых колес для лодки своими руками:

1. Материалы и их свойства: При изготовлении транцевых колес часто используются легкие и прочные материалы, такие как алюминий или композитные материалы. Это позволяет снизить общий вес конструкции и улучшить маневренность лодки. Некоторые мастера также используют старые автомобильные колеса, что позволяет не только сэкономить, но и создать уникальный дизайн.

2. Регулируемая высота: Одним из интересных аспектов транцевых колес является возможность их регулировки. Многие мастера создают механизмы, позволяющие изменять высоту колес в зависимости от условий эксплуатации. Это особенно полезно при запуске лодки на воду или при ее хранении на берегу.

3. Устойчивость и безопасность: Правильное изготовление и установка транцевых колес могут значительно повысить устойчивость лодки на воде. Некоторые мастера добавляют дополнительные элементы, такие как амортизаторы или специальные крепления, чтобы обеспечить большую безопасность и комфорт при использовании лодки в различных условиях, включая волну и сильный ветер.

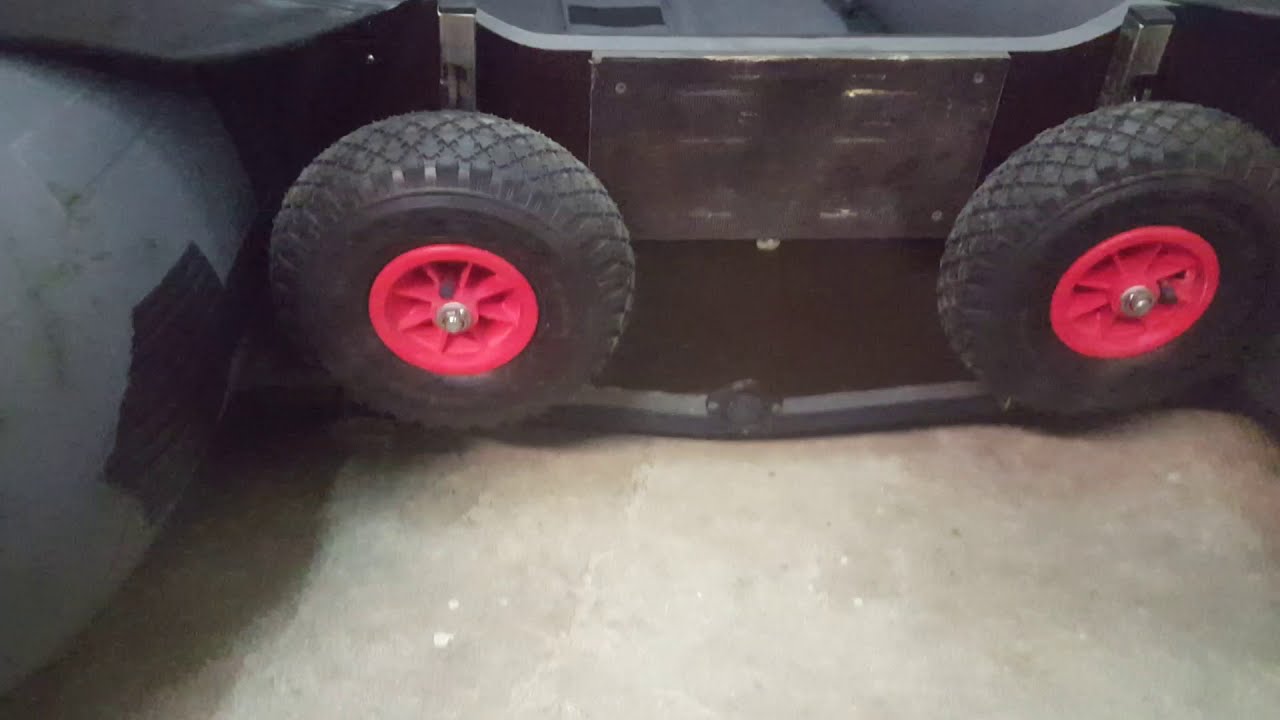

Транцевые колёса для лодки пвх(аналог кт~5)

Подготовка материалов

Для изготовления транцевых колес вам понадобятся различные материалы и инструменты. Важно заранее подготовить все необходимое, чтобы процесс сборки прошел гладко и без лишних задержек.

Первым делом вам понадобятся колеса. Лучше всего использовать колеса с диаметром от 20 до 30 см, которые можно приобрести в магазине или заказать онлайн. Обратите внимание на их прочность и материал — предпочтительно выбирать резину или полиуретан, так как они обеспечивают хорошую амортизацию и долговечность.

Следующий важный элемент — это оси для колес. Для этого подойдут металлические трубы или прутья диаметром 10-12 мм. Они должны быть достаточно прочными, чтобы выдерживать вес лодки и нагрузки при перемещении. Также вам понадобятся подшипники, которые обеспечат легкость вращения колес. Подшипники можно найти в магазинах автозапчастей или специализированных магазинах для рыбалки.

Не забудьте о крепежных элементах. Вам понадобятся болты, гайки и шайбы, чтобы надежно закрепить колеса и оси. Рекомендуется использовать нержавеющие или оцинкованные детали, чтобы избежать коррозии.

Для изготовления креплений на транце лодки вам понадобятся уголки или пластины из алюминия или стали. Эти элементы должны быть достаточно прочными, чтобы выдерживать нагрузки и обеспечивать надежное крепление колес к лодке.

Кроме того, вам понадобятся инструменты: дрель, отвертка, ключи, а также сварочный аппарат, если вы планируете сваривать детали. Если сварка не входит в ваши планы, можно обойтись и без нее, используя только крепежные элементы.

После того как все материалы и инструменты подготовлены, можно переходить к началу работ, следуя пошаговым инструкциям. Это позволит вам создать надежные и функциональные транцевые колеса, которые значительно упростят транспортировку вашей лодки.

Начало работ

После успешной подготовки нужных подручных средств и материалов можно начинать работу. Изначально стоит определить подходящее место на лодке, где будет цепляться колесный профиль на навесной транец. На этом этапе важно убедиться, что транспортировочный узел не нарушает нормальную функциональность плавательного средства, даже если придется пожертвовать прочностью креплений. В противном случае при работе двигателя могут появиться непредвиденные проблемы.

После выбора такого места необходимо отложить вниз отрезок, чтобы колеса заняли расположение чуть ниже края транца, то есть, на длину радиуса с небольшим зазором (до 5 сантиметров). В такой конфигурации сопротивление воде при передвижении будет снижено.

Что касается кронштейнов, то они бывают и прямыми, и с небольшим углом. Первый вариант демонстрирует повышенную прочность и простоту изготовления, т. к. количество сварочных работ минимальное. К тому же, монолитный кронштейн очень надежный и без проблем выдерживает максимальные нагрузки. Варианты с определенным углом отличаются эргономичными размерами и способны размещаться непосредственно под дном лодки, не нарушая ее плавучесть и стабильность работы двигателя.

Транцевые колеса для лодки ПВХ своими руками.

Пошаговое руководство

Для начала, вам потребуется подготовить все необходимые материалы и инструменты. Вам понадобятся:

• Два транцевых колеса (можно использовать колеса от детской коляски или приобрести в магазине);
• Металлические или пластиковые трубы для крепления колес;
• Крепежные элементы (болты, гайки, шайбы);
• Уголки для усиления конструкции;
• Дрель и сверла;
• Рулетка и уровень;
• Ножовка по металлу или труборез;
• Краска или антикоррозийное покрытие (по желанию).

После того как все материалы собраны, можно переходить к этапу изготовления.

1. Измерьте и отметьте места крепления колес. Определите, на каком расстоянии от транца лодки будут установлены колеса. Обычно они располагаются на высоте 10-15 см от дна лодки, чтобы обеспечить оптимальную маневренность.

2. Подготовьте крепежные элементы. Если вы используете металлические трубы, отрежьте их на нужную длину. Убедитесь, что они достаточно прочные и могут выдержать вес лодки с грузом.

3. Соберите каркас для колес. С помощью уголков и болтов соедините трубы в конструкцию, которая будет служить основой для крепления колес. Убедитесь, что каркас надежно зафиксирован и не имеет люфтов.

4. Прикрепите колеса к каркасу. Установите колеса на подготовленные крепежные элементы. Используйте шайбы и гайки для надежной фиксации. Проверьте, чтобы колеса вращались свободно и не заедали.

5. Закрепите конструкцию на транце лодки. Прикрепите собранный каркас с колесами к транцу лодки с помощью болтов. Убедитесь, что конструкция надежно зафиксирована и не будет расшатываться во время транспортировки.

6. Проверьте работоспособность. После завершения сборки проверьте, как колеса функционируют. Поднимите лодку и убедитесь, что она легко катится на колесах. Если необходимо, отрегулируйте высоту или угол наклона колес.

7. Обработайте конструкцию. Если вы использовали металлические элементы, покрасьте их антикоррозийным покрытием для защиты от влаги и коррозии. Это значительно увеличит срок службы ваших транцевых колес.

Следуя этому пошаговому руководству, вы сможете самостоятельно изготовить транцевые колеса для своей лодки, что сделает процесс транспортировки более удобным и эффективным.

Особенности монтажа

Кроме работ по изготовлению транцевых колес, необходимо уделить должное внимание и их монтажу. Для многих новичков такая задача кажется очень сложной, поэтому к ней нужно отнестись ответственно, следуя за пошаговым руководством:

1. Фиксирующие элементы нужно приложить к деревянному транцу, а затем сделать несколько отметок для просверливания отверстий с подходящим диаметром.
2. После этого в транцевой части делаются отверстия.
3. В небольшом алюминиевом, дюралюминиевом или текстолитном листе нужно просверлить аналогичные отверстия. Полученную заготовку следует приложить с внутренней транцевой части, а затем поместить в нее и в дерево болты.
4. После этого требуется насадить шайбы на торчащие болты.
5. В итоге остается взять колеса и насадить на эти болты отверстиями, а также закрепить гайкой и одной шайбой.

Если речь идет об установке колес с углом, нужно внимательно смотреть на их расположение под транцем. По аналогичной инструкции происходит монтаж второго колеса. Убедившись в надежности фиксации конструкции, можно приступать к эксплуатации плавсредства.

По сути, монтаж транцевых колес — задача несложная. Достаточно иметь хотя бы минимальный набор навыков работы с инструментом и заготовками из дерева и железа.

Самодельный вариант стоит намного дешевле, чем готовый, поэтому оставшиеся средства можно будет потратить на покупку уловистых снастей, приманок и прочих аксессуаров для рыбалки. При этом процесс транспортировки плавсредства станет очень удобным и приятным.

Уход и обслуживание транцевых колес

Уход и обслуживание транцевых колес являются важными аспектами, которые помогут продлить срок службы этого оборудования и обеспечить его надежную работу. Правильный уход включает в себя регулярные проверки, чистку, смазку и хранение колес в подходящих условиях.

Регулярные проверки: Первым шагом в уходе за транцевыми колесами является их регулярная проверка на наличие повреждений. Важно осматривать колеса на предмет трещин, деформаций или износа резины. Также следует проверить крепления и механизмы, чтобы убедиться, что они надежно зафиксированы и не имеют коррозии. Рекомендуется проводить такие проверки перед каждым выходом на воду.

Чистка: После использования лодки в воде, особенно в соленой или грязной воде, необходимо тщательно очистить транцевые колеса. Для этого можно использовать пресную воду и мягкую щетку. Это поможет удалить соль, песок и другие загрязнения, которые могут повредить колеса или механизмы. Не забудьте также очистить места крепления и оси колес.

Смазка: Чтобы обеспечить плавное вращение колес и предотвратить коррозию, необходимо регулярно смазывать подшипники и оси. Для этого можно использовать специальные смазочные материалы, предназначенные для работы в условиях повышенной влажности. Наносите смазку равномерно, избегая излишков, которые могут привлечь грязь и пыль.

Хранение: Правильное хранение транцевых колес также играет важную роль в их долговечности. После окончания сезона рекомендуется снять колеса с лодки и хранить их в сухом, защищенном от солнечных лучей месте. Если колеса остаются на лодке, убедитесь, что они не соприкасаются с влажными поверхностями, чтобы избежать гниения и коррозии.

Замена деталей: В процессе эксплуатации может возникнуть необходимость в замене отдельных деталей транцевых колес, таких как подшипники или резиновые элементы. При замене важно использовать качественные запчасти, соответствующие оригинальным характеристикам, чтобы не ухудшить функциональность колес.

Следуя этим рекомендациям по уходу и обслуживанию транцевых колес, вы сможете обеспечить их надежную работу и продлить срок службы, что сделает вашу рыбалку или прогулки по воде более комфортными и безопасными.

Вопрос-ответ

Какие материалы понадобятся для изготовления транцевых колес?

Для изготовления транцевых колес вам понадобятся: прочные колеса (можно использовать автомобильные или специальные для лодок), металлические или пластиковые крепления, болты и гайки, а также инструменты, такие как дрель, сварочный аппарат и ключи. Также может потребоваться антикоррозийное покрытие для защиты от влаги.

Как правильно установить транцевые колеса на лодку?

Установка транцевых колес начинается с выбора места на транце, где они будут крепиться. Убедитесь, что колеса находятся на одинаковом уровне и достаточно высоко, чтобы не мешать движению лодки по воде. Затем просверлите отверстия для креплений и надежно закрепите колеса с помощью болтов и гаек. Не забудьте проверить устойчивость конструкции перед использованием.

Как ухаживать за транцевыми колесами после их установки?

Для продления срока службы транцевых колес важно регулярно проверять их состояние. Убедитесь, что крепления не ослабли, а колеса не имеют повреждений. После использования в соленой воде рекомендуется промыть колеса пресной водой, чтобы избежать коррозии. Также периодически смазывайте подшипники для обеспечения легкости вращения.

Советы

СОВЕТ №1

Перед началом изготовления транцевых колес, тщательно изучите размеры и характеристики вашей лодки. Это поможет вам выбрать правильные материалы и размеры колес, чтобы они идеально подходили для вашей модели.

СОВЕТ №2

Используйте качественные и прочные материалы, такие как алюминий или нержавеющая сталь, для изготовления транцевых колес. Это обеспечит долговечность и надежность конструкции, особенно в условиях повышенной влажности и соленой воды.

СОВЕТ №3

Обратите внимание на механизм крепления колес к транцу. Убедитесь, что он надежно фиксирует колеса и позволяет легко их снимать и устанавливать. Это упростит транспортировку лодки и ее хранение.

СОВЕТ №4

Не забудьте протестировать изготовленные колеса на воде перед полноценным использованием. Это позволит выявить возможные недостатки в конструкции и внести необходимые коррективы для повышения безопасности и удобства.
