В данной статье мы рассмотрим, как правильно изготовить и установить держатель для датчика эхолота (трансдьюсера) на лодку ПВХ своими руками. Правильное крепление трансдьюсера имеет решающее значение для точности работы эхолота, так как от этого зависит качество получаемых данных о глубине и рельефе дна. Мы поделимся полезными советами и рекомендациями по выбору материалов, а также пошаговой инструкцией по закреплению струбцины, что позволит вам обеспечить надежную фиксацию датчика и улучшить эффективность рыбалки или водных прогулок.

Виды держателей

Существует несколько видов держателей для датчиков эхолота, каждый из которых имеет свои особенности и преимущества. Правильный выбор крепления зависит от типа вашего плавсредства, условий эксплуатации и личных предпочтений.

Первый тип – это транцевые держатели. Они предназначены для установки на транце лодки и обеспечивают надежную фиксацию трансдьюсера. Транцевые крепления могут быть как стационарными, так и подвижными, что позволяет регулировать угол наклона датчика для достижения максимальной эффективности. Такие держатели часто изготавливаются из прочных материалов, устойчивых к коррозии, что особенно важно при эксплуатации в соленой воде.

Второй тип – крепления к днищу лодки. Эти держатели обеспечивают более стабильное положение трансдьюсера и минимизируют влияние волн и течений на его работу. Крепления к днищу могут быть врезными и врезными поворотными. Врезные держатели устанавливаются непосредственно в корпус лодки, что позволяет достичь оптимального контакта датчика с водой. Они требуют более сложной установки, так как необходимо аккуратно вырезать отверстие в днище и обеспечить герметичность.

Врезные поворотные крепления, в свою очередь, позволяют изменять угол наклона датчика даже после установки. Это особенно удобно, если вы планируете использовать эхолот в различных условиях – например, на разных глубинах или при изменении направления движения. Поворотные механизмы могут быть как ручными, так и автоматическими, что добавляет удобства в использовании.

Выбор между транцевыми и днищевыми держателями зависит от ваших потребностей и условий эксплуатации. Важно учитывать, что правильная установка и надежное крепление датчика эхолота напрямую влияют на качество получаемых данных, поэтому стоит уделить внимание каждому аспекту выбора и монтажа.

Эксперты в области рыболовства и навигационных технологий подчеркивают важность правильного крепления датчика эхолота для достижения максимальной точности и надежности его работы. Они отмечают, что неправильная установка может привести к искажению данных, что, в свою очередь, негативно скажется на процессе поиска рыбы и навигации. Специалисты рекомендуют устанавливать датчик на транце лодки, обеспечивая его надежную фиксацию и минимальное воздействие на поток воды. Также важно учитывать угол наклона датчика, который должен быть оптимальным для получения четких эхосигналов. В конечном итоге, качественное крепление датчика эхолота является залогом успешной рыбалки и безопасного передвижения по водоемам.

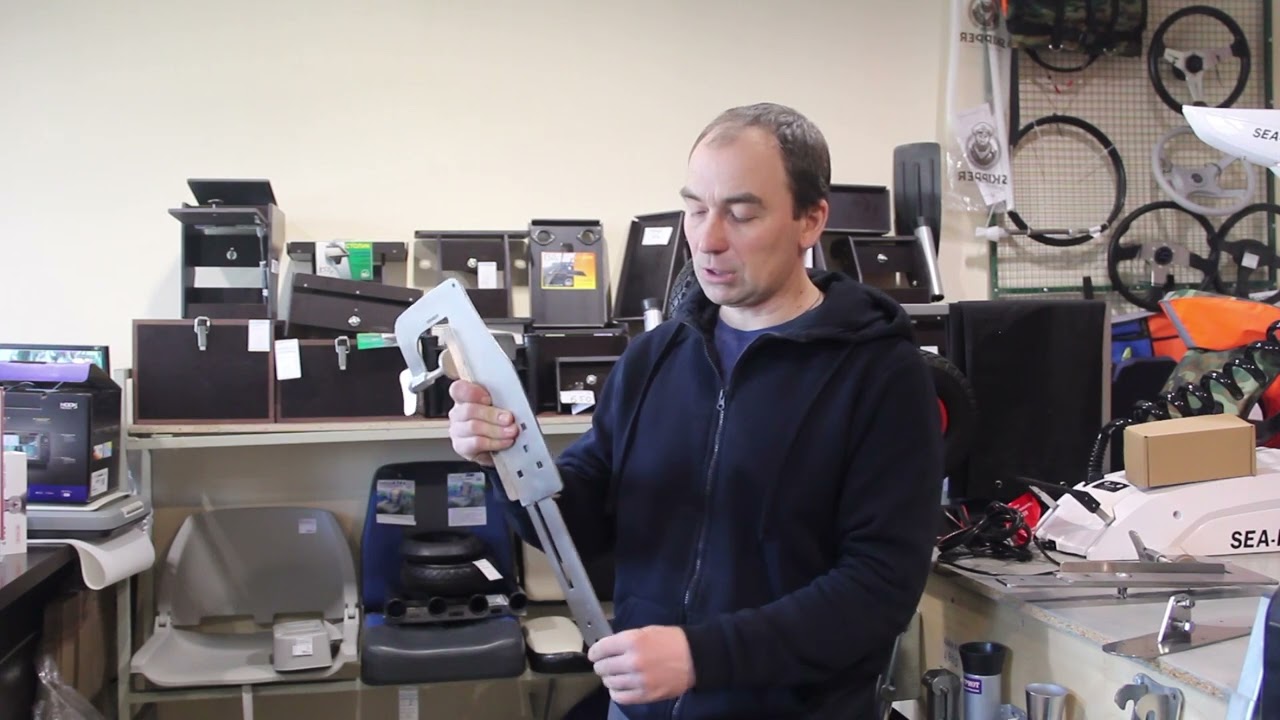

Усиленная струбцина для крепления датчиков эхолота

Транцевые

Крепление датчика эхолота на транец – наиболее часто используемое рыболовами. Основными его составными частями являются

• Струбцина – служит для надежной фиксации приспособления на транце,
• Телескопическая штанга – два квадратных профиля вставленных друг в друга. Регулируется глубина погружения трансдьюсера путем изменения длины штанги,
• Крепление для датчика на конце штанги – служит для фиксации самого трансдьюсера на держателе.

Универсальный транцевый держатель

Такой кронштейн позволяет закрепить датчик прибора на лодке с транцем любого типа.

Наиболее популярными в среде рыболовов являются такие модели данных кронштейнов, как:

• Усиленный кронштейн датчика Сурикат,
• Крепление трансдьюсера TK-550-Al,
• Крепеж-струбцина KX-TY 1203.

Интересные факты

Вот несколько интересных фактов о креплениях датчиков эхолота:

1. Разнообразие креплений: Датчики эхолота могут быть установлены различными способами в зависимости от типа лодки и условий эксплуатации. Существуют транцевые крепления, которые монтируются на задней части лодки, а также встроенные в корпус (интегрированные) крепления, которые обеспечивают более точные данные, но требуют более сложной установки.

2. Угол наклона: Правильный угол наклона датчика эхолота критически важен для точности измерений. Если датчик установлен под неправильным углом, это может привести к искажению данных о глубине и структуре дна. Оптимальный угол наклона обычно составляет 12-20 градусов относительно вертикали.

3. Материалы и технологии: Современные крепления датчиков эхолота часто изготавливаются из коррозионностойких материалов, таких как нержавеющая сталь или специальные композиты. Это позволяет им выдерживать агрессивные условия морской среды и продлевает срок службы оборудования. Некоторые крепления также имеют специальные антикоррозийные покрытия для дополнительной защиты.

держатель датчика эхолота lowrance garmin

Крепления к днищу лодки

Крепления к днищу лодки являются одним из самых надежных способов установки датчика эхолота. Они обеспечивают стабильное положение трансдьюсера, что критически важно для получения точных данных. Рассмотрим два основных типа креплений: врезные и врезные поворотные.

Врезные крепления представляют собой фиксированные установки, которые требуют предварительной подготовки днища лодки. Для их установки необходимо вырезать отверстие в днище, в которое затем помещается трансдьюсер. Этот метод обеспечивает максимальную надежность, так как датчик находится в постоянном контакте с водой, что улучшает качество сигналов. Важно правильно выбрать место для установки: оно должно быть свободным от препятствий, таких как крепления или элементы конструкции лодки, чтобы избежать искажений сигналов. Также следует учитывать, что врезной датчик должен находиться ниже уровня днища, чтобы обеспечить оптимальную работу.

Врезные поворотные крепления предлагают больше гибкости в использовании. Они позволяют изменять угол наклона трансдьюсера, что может быть полезно в зависимости от условий эксплуатации. Например, при рыбалке на различных глубинах или при изменении направления движения лодки, возможность регулировки угла установки может значительно повысить точность данных. Установка такого крепления также требует вырезания отверстия в днище, но дополнительно включает механизм, позволяющий поворачивать датчик. Это может быть реализовано с помощью специальных шарниров или поворотных механизмов, которые обеспечивают надежную фиксацию в любом положении.

При установке креплений к днищу лодки следует использовать герметик, чтобы предотвратить попадание воды внутрь конструкции. Это особенно важно для надувных лодок, так как даже небольшое количество воды может привести к потере герметичности. После установки крепления рекомендуется проверить его на прочность и герметичность, прежде чем выходить на воду.

Таким образом, выбор между врезными и врезными поворотными креплениями зависит от ваших предпочтений и условий эксплуатации. Оба варианта имеют свои преимущества и могут обеспечить надежную работу датчика эхолота, если они установлены правильно.

Врезные

С помощью таких герметичных креплений трансдьюсер врезается непосредственно в днище. Благодаря расположению его работе в дальнейшем не будет мешать совершенно ничего – ни поток от гребного винта, ни мусор и трава, цепляющиеся за него.

При установке учитывают особенности материала лодки и крепления. Так, пластиковый крепеж при разбухании древесины лодки может треснуть и дать течь, а если же установить бронзовый врезной датчик на алюминиевый катер, будет происходить электрохимическая коррозия.

Врезное крепление сводит к минимуму риск повреждения трансдьюсера в процессе передвижения лодки Важно! Прикрепить датчик при помощи врезного кронштейна необходимо перед гребным винтом или рулем.

Усиленный держатель датчика эхолота

Врезные поворотные

Врезные поворотные крепления представляют собой более сложный, но и более функциональный вариант для установки датчика эхолота. Они позволяют не только надежно зафиксировать трансдьюсер, но и изменять его угол наклона, что может значительно улучшить качество получаемых данных.

Основное преимущество врезных поворотных креплений заключается в их способности адаптироваться к различным условиям эксплуатации. Например, при изменении уровня воды или при необходимости оптимизации работы эхолота в зависимости от типа водоема, вы можете легко изменить угол установки датчика. Это особенно важно при рыбалке на больших глубинах или в местах с сильным течением.

Для изготовления врезного поворотного крепления вам понадобятся следующие материалы: прочный пластик или алюминий для основы, поворотный механизм (например, от старого крепления или специальный поворотный механизм, который можно приобрести в магазине), а также герметик для защиты от влаги.

Процесс установки начинается с выбора места на днище лодки, где будет располагаться датчик. Необходимо убедиться, что это место свободно от препятствий и обеспечивает максимальный контакт трансдьюсера с водой. После этого следует аккуратно вырезать отверстие для крепления, соблюдая размеры, указанные в инструкции к вашему поворотному механизму.

После того как отверстие готово, устанавливаем поворотный механизм, фиксируя его с помощью винтов и герметика. Убедитесь, что все соединения герметичны, чтобы предотвратить попадание воды внутрь лодки. Затем устанавливаем сам датчик на поворотный механизм, проверяем его работу и, при необходимости, регулируем угол наклона.

Важно помнить, что правильная установка и настройка врезного поворотного крепления требуют времени и терпения. Однако, потратив усилия на этот этап, вы получите возможность значительно улучшить качество работы вашего эхолота, что в свою очередь повысит эффективность ваших рыбалок и водных прогулок.

Самостоятельное изготовление датчика эхолота

Как устроен эхолот для троллинга на реке

Для того чтобы изготовить датчика эхолота своими руками, необходимы следующие материалы:

• Труба полипропиленовая диаметром 32 мм.,
• G – образная струбцина,
• Ответная часть стандартного крепежа, идущего в комплекте поставки датчика эхолота,
• Эпоксидная смола,
• Термоусадочная трубка,
• 3 болта 8×40,
• 2 шестигранные гайки М8,
• 1 барашковая гайка М8.

Сам процесс сборки самодельного кронштейна датчика эхолота состоит из следующих этапов:

• Из стандартной трубы длиной 2 или 3 метра отрезают кусок 0,4-0,5 метра,
• В верхнее проходное отверстие вставляется свободный конец скобы струбцины,
• Через трубу и скобу струбцины сверлом диаметром на 8 мм сверлится сквозное отверстие,
• Струбцина фиксируется в трубе болтом 8×40 с шестигранной гайкой,
• Для усиления места соединения струбцины и трубы применяется водостойкая эпоксидная смола и термоусадочная трука большого диаметра. Смола заливается аккуратно внутрь трубы, а термоусадка надежно закрывает место крепления конца струбцины в трубе от попадания влаги,
• На противоположном конце трубы при помощи двух болтов и гаек фиксируется стандартное крепление от датчика эхолота.

Подойдет такое простое и дешевое самодельное крепление эхолота на лодку пвх, катер, казанку.

Струбцина на 3 дюйма с размером зажима до 75 мм позволит зафиксировать самодельный крепеж на любом транце.

На заметку

При установке держателя для датчика эхолота важно учитывать несколько нюансов, которые помогут избежать распространенных ошибок и обеспечат надежную работу устройства.

Во-первых, перед началом установки стоит внимательно изучить инструкцию к вашему эхолоту. Разные модели могут иметь свои особенности, которые необходимо учитывать при выборе места для крепления и типа держателя.

Во-вторых, рекомендуется провести тестирование на мелководье перед выходом на большую воду. Это позволит убедиться в правильности установки и корректной работе датчика. Если вы заметите, что эхолот не показывает данные или они искажены, возможно, стоит изменить угол наклона или положение трансдьюсера.

Также стоит обратить внимание на материалы, из которых изготовлен держатель. Они должны быть устойчивыми к воздействию воды и ультрафиолетового излучения, чтобы избежать коррозии и разрушения. Пластиковые и нержавеющие крепления, как правило, являются наиболее подходящими вариантами.

Не забывайте о регулярной проверке креплений. Со временем, особенно при частом использовании, могут возникать ослабления или повреждения, что может привести к неправильной работе датчика. Регулярный осмотр поможет выявить проблемы на ранней стадии и избежать неприятных ситуаций во время рыбалки.

И, наконец, учитывайте особенности вашего плавсредства. Если у вас надувная лодка, важно выбирать крепления, которые не повредят материал. Для лодок с жестким корпусом можно использовать более прочные и массивные держатели.

Следуя этим рекомендациям, вы сможете обеспечить надежную и долговечную установку датчика эхолота, что в свою очередь повысит качество ваших рыбалок и водных прогулок.

Крепления для различных типов судов

Крепления датчика эхолота играют ключевую роль в обеспечении точности и надежности работы этого устройства. В зависимости от типа судна, на котором устанавливается эхолот, выбор крепления может значительно варьироваться. Рассмотрим основные типы судов и соответствующие им крепления.

1. Моторные лодки

Для моторных лодок наиболее распространены два типа креплений: транцевое и подводное. Транцевое крепление устанавливается на задней части лодки, что позволяет датчику находиться в воде на оптимальной глубине. Это крепление обычно используется для небольших лодок и обеспечивает хорошую видимость подводного рельефа.

Подводное крепление, в свою очередь, монтируется на дно лодки и может быть выполнено в виде специального корпуса, который защищает датчик от повреждений. Такой способ установки подходит для более крупных судов, где требуется высокая точность измерений на больших глубинах.

2. Яхты

На яхтах крепления датчиков эхолота могут быть более разнообразными. Часто используются как транцевые, так и бортовые крепления. Бортовые крепления позволяют установить датчик на боковой стороне яхты, что может быть полезно для мониторинга глубины вблизи береговой линии или при маневрировании в узких местах.

Также для яхт часто применяются крепления с возможностью регулировки угла наклона датчика. Это позволяет оптимизировать его работу в зависимости от условий плавания и глубины, что особенно актуально при изменении курса или скорости движения.

3. Рыболовные суда

На рыболовных судах крепления датчиков эхолота должны обеспечивать максимальную стабильность и надежность. Здесь часто используются подводные крепления, которые защищают датчик от повреждений при ловле рыбы. Кроме того, такие крепления могут быть выполнены с учетом специфики рыбалки, например, с возможностью быстрого снятия и установки датчика в зависимости от условий.

Некоторые рыболовные суда также оснащаются креплениями с функцией поворота, что позволяет изменять угол наклона датчика в зависимости от направления движения судна и глубины воды.

4. Парусные суда

На парусных судах крепления датчиков эхолота должны учитывать особенности конструкции и маневренности. Обычно используются транцевые и подводные крепления, однако важно, чтобы они не мешали работе парусов и других элементов управления. В некоторых случаях может потребоваться установка датчика на специальной платформе, которая будет обеспечивать его стабильное положение и защиту от повреждений.

Также стоит отметить, что на парусных судах часто используются датчики с функцией автоматической настройки, что позволяет адаптировать их работу к изменяющимся условиям плавания.

Заключение

Выбор крепления для датчика эхолота зависит от типа судна, условий эксплуатации и требований к точности измерений. Правильная установка и настройка крепления обеспечивают надежную работу эхолота и позволяют получать точные данные о подводной обстановке, что является важным аспектом безопасного и эффективного плавания.

Вопрос-ответ

Как правильно выбрать место для установки датчика эхолота?

При выборе места для установки датчика эхолота важно учитывать, что он должен быть установлен на гладкой и ровной поверхности, чтобы обеспечить максимальную передачу звуковых волн. Рекомендуется устанавливать его на транце лодки, вблизи центра, чтобы минимизировать влияние волн и шумов. Также стоит избегать мест, где могут находиться препятствия, такие как винты или другие элементы, которые могут затруднить работу датчика.

Какие типы креплений для датчиков эхолота существуют?

Существует несколько типов креплений для датчиков эхолота, включая стационарные и переносные. Стационарные крепления обычно устанавливаются на транце лодки и обеспечивают надежное и постоянное соединение. Переносные крепления позволяют легко устанавливать и снимать датчик, что удобно для пользователей, которые хотят использовать его на разных лодках. Также существуют крепления с возможностью регулировки угла наклона для оптимизации работы датчика.

Как обеспечить надежную фиксацию датчика эхолота?

Для обеспечения надежной фиксации датчика эхолота необходимо использовать качественные крепежные элементы и следовать инструкциям производителя. Рекомендуется использовать герметик для предотвращения попадания воды в места крепления. Также важно периодически проверять крепления на наличие износа или повреждений, чтобы избежать потери датчика во время эксплуатации.

Советы

СОВЕТ №1

Перед установкой датчика эхолота тщательно выберите место для его крепления. Оно должно быть свободным от препятствий и обеспечивать максимальную подводную видимость. Избегайте установки вблизи винтов или других движущихся частей, чтобы избежать повреждений и помех в работе устройства.

СОВЕТ №2

Используйте качественные крепежные материалы, такие как нержавеющие болты и специальные клеи для водонепроницаемости. Это поможет предотвратить коррозию и обеспечит надежное крепление датчика даже в условиях постоянного воздействия воды.

СОВЕТ №3

Регулярно проверяйте крепление датчика на наличие повреждений или ослабления. С течением времени крепеж может ослабнуть из-за вибраций или воздействия воды, что может привести к неправильной работе эхолота. Рекомендуется проводить такие проверки перед каждым выходом на воду.

СОВЕТ №4

Обратите внимание на угол наклона датчика при установке. Он должен быть направлен вниз под углом 0-15 градусов для достижения наилучших результатов. Неправильный угол может привести к искажению данных и снижению точности эхолота.
